1 功能

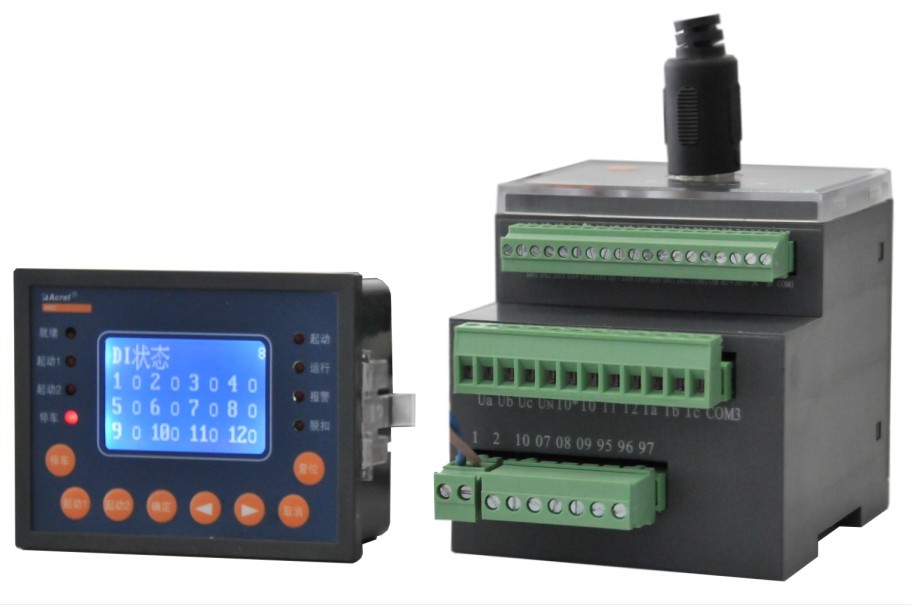

　　ARD2F系列經濟型智能電動機保護器(以下簡稱保護器)，采用最新的單片機技術，具有抗干擾能力強、工作穩定可靠、數字化、智能化、網絡化等特點。保護器能對電動機運行過程中出現的起動超時、過載、堵轉、斷相、不平衡、欠載、接地/漏電、阻塞、過壓、欠壓、繞組超溫等多種情況進行保護，設有SOE故障事件記錄功能，方便現場維護人員查找故障原因，并通過LCD中文液晶顯示屏、狀態指示燈等各種方式，將電機的運行狀態清晰、直觀地顯示出來。適用于煤礦、石化、冶煉、電力、船舶以及民用建筑等領域。該保護器具有RS485遠程通訊接口，DC4~20mA模擬量輸出，方便與PLC、PC等控制機組成網絡系統，實現電動機運行的遠程監控。

　　2 型號說明

　　3 技術指標

　　4 外形及尺寸(mm)

　　●主體模塊

　　●顯示單元

　　●互感器

　　同ARD2互感器部分

　　5 接線端子

　　6 應用方案

　　●保護模式接線圖
點此處見（詳情）

　　控制權限選擇(除保護模式外)：90L顯示單元按鍵本地控制、DI端就地控制、上位機通訊遠程控制。DI9、DI10組合實現三位置權限選擇。下表中“0”表示開關量輸入未接通，“1”表示接通。

　　7 訂貨范例

　　例：

　　型 號：ARD2F-25/QTJCSR+90FL

　　輔助電源：AC85V~AC220V

　　電機額定電流：6.3A~25A

　　應用場合：三相電機

　　測量參數：三相電流、PTC電阻值

　　附加功能：起動控制、溫度保護、報警輸出、RS485通訊、8個SOE事件記錄

　　顯示方式：90FL(中文液晶顯示)

　　8 訂貨注意事項

　　如用戶無特別注明，則互感器與保護器的連接線默認0.5m，保護器主體與顯示單元的連接線默認1.5m。

　　如用戶有特殊要求的(如單相電動機保護器、連接線長度、抗晃電等)需在訂單中注明。
