AL24xx | 直線伺服電機

AL24xx | 直線伺服電機

所在地：上海

有效期至：長期有效

最后更新：2017-02-07 15:56

瀏覽次數：1681

單價：面議

產品列表詢價

: 1681人瀏覽過該產品

產品詳細說明

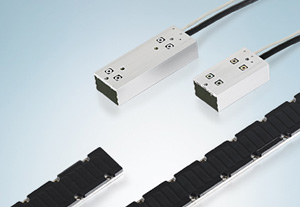

AL2400 系列三相同步直線伺服電機擴展了低端電機產品線。這些直線伺服電機尤其適用于安裝空間狹小的應用場合。初級部件包含一個帶槽疊片鐵芯，帶嵌入式銅線繞組，通常用作運動部件。次級部件包含有用來固定永久磁鐵的鋼板。

AL2400 系列有 2 種不同的電機，但它們的寬度完全相同，均為 51 mm。這意味著，所有電機都可使用相同的磁板磁板有三種不同的長度，可以任意組合。它們配有一個不銹鋼蓋，可在整個運動過程中提供保護，防止金屬碎片進入磁板之間的接縫。

初級部件為封閉式設計，防護等級為 IP 64，可用于有腐蝕作用的環境。初級部件還配有一根 0.5 m 的電纜和預裝配連接器，因而可以通過插頭連接快速連接到接線盒或伺服驅動器。這顯著降低了布線復雜性，避免發生錯誤。

AL2xxx 系列直線電機可以與AX2xxx 或 AX5000 伺服驅動器配套使用，最適用于要求在短距離內快速加速的動態運動控制場合。

所有 AL2xxx 列的直線電機都具有相同的極距（24 mm）。電機接口與其它 AL2xxx 系列電機的接口兼容。

　　特性

速度為 8 m/s
最大加速度 30 g
峰值力 120 N – 240 N
無機械磨損
完全無背隙，剛性控制響應
極精確定位，高重復性
直接的推力，極低的閉鎖力
極低的熱阻，高設備利用率
集成溫度傳感器，防止熱過載
可輕松與 AX2xxx/AX5000 配套使用
通過預裝配電纜，可與 AX2xxx/AX5000 連接
UL/CSA

　　適用于直線伺服電機的精確反饋系統

　　MES 系統可記錄磁板磁鐵的磁場，通過內置電子線路，為 AX2xxx/AX5000 系列伺服驅動器提供編碼器信號，用于換相以及轉速和位置控制。電機每轉 24 mm，該 MES 系統便提供一個正弦振蕩，精度可達 1/10 mm。

　　接線盒

　　除此之外，Beckhoff 還提供一個接線盒，在一側連接電機電纜、反饋電纜和熱保護電纜，在另一側連接預裝配的電機和編碼器電纜。

外形尺寸

外形尺寸	b	la	h
AL2403	51 mm	93 mm	40 mm
AL2406	51 mm	143 mm	40 mm

技術圖紙

技術參數	AL2403	AL2406
電機配置	三相同步直線伺服電機 (400…480 V AC)
峰值力 3 秒 (FP)	120 N	240 N
峰值電流 (IP)	3.9 A	7.9 A
水冷時的連續力 (Fca)	45 N	90 N
連續電流 (Ic)	1.6 A	3.1 A
連續功率損耗 (Pc)	55 W	110 W
力常數 (Kf)	39 N/A
電機常數 (Km)	90 N²/W	180 N²/W
極距	24 mm
每相繞組電阻 (Rf)	5.6 ?	2.8 ?
每相繞組電感 (Lf)	35 mH	18 mH
熱電阻 (Rth)	1.4 °C/W	0.7 °C/W
磁引力 (Fa)	270 N	490 N
線圈重量 (Mp)	0.55 kg	0.9 kg
帶蓋時的空隙	0.4 mm
溫度傳感器	PTC 1 kΩ
相匹配的伺服驅動器	AX25x3 \| AX2003 AX5x03	AX25x3/AX25x6 \| AX2003/AX2006 AX5x03/AX5x06

訂貨信息	AL240x-000x-000y 初級部件
AL2403-0001-000y	直線伺服電機, 230 V, FP = 120 N, IP = 3.9 Arms
AL2406-0001-000y	直線伺服電機, 230 V, FP = 240 N, IP = 7.9 Arms

S 型，最大 8 m/s

選項 y = 0：不帶連接器插頭，y = 1：帶連接器插頭（電機和溫度）

訂貨信息	AL25xx-0000 次級部件
AL2510-0000	磁性部件 (lb = 96 mm, 重 2.1 kg/m)
AL2520-0000	磁性部件 (lb = 144 mm, 重 2.1 kg/m)
AL2530-0000	磁性部件 (lb = 384 mm, 重 2.1 kg/m)
