BK3520|PROFIBUS DP

BK3520|PROFIBUS DP

所在地：上海

有效期至：長期有效

最后更新：2017-02-07 16:00

瀏覽次數：769

單價：面議

產品列表詢價

: 769人瀏覽過該產品

產品詳細說明

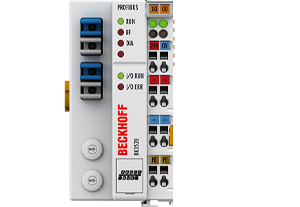

　　BK3520 | PROFIBUS DP “經濟增強型”總線耦合器，帶光纖接口
BK3520 “經濟增強型”總線耦合器用于連接光纖 PROFIBUS 系統與模塊化、可擴展的電子總線端子模塊系統。通過 K-bus 擴展技術，最多可以連接 255 個空間分布式總線端子模塊到一個總線耦合器中。
BK3520 總線耦合器的特殊之處在于它帶有光纖接口，最高傳輸速率可達 12 Mbaud。光纖連接能夠確保傳輸不受電磁干擾，具有絕對的電氣隔離能力。
在一個接口模塊上需要在 RS485 物理屬性和下層光纖環的物理屬性之間進行轉換。拓?fù)浣Y(jié)構與 RS485 物理特性一致（總線型拓?fù)浣Y(jié)構）。為此，BK3520 需要 2 個發送器和 2 個接收器。其地址通過地址選擇開關設置。可自動識別波特率，可支持最大為 12 Mbaud 的波特率，以能夠?qū)鬏斔俣冗M(jìn)行調整，滿足特殊的技術工藝要求。
“經濟增強型”總線耦合器專為滿足自動化要求而設計。PROFIBUS 協議省去了 FMS 操作，目的是在 DP 模式下傳輸更多的用戶數據。BK3520 集成了 PROFIBUS DP V1 服務。

系統參數

PROFIBUS | BK3520

I/O 站數量

100 個，帶中繼器

I/O 點數

約 6000 個，取決于總站

數據傳輸介質

屏蔽銅纜, 2 x 0.25 mm²

最大電纜長度

1,200 m

1,000 m

400 m

200 m

100 m

數據傳輸速率

9.6/19.2/
93.75 kbaud

187.5 kbaud

500 kbaud

1,500 kbaud

…3, 6, 12 Mbaud

數據傳輸時間

約 3 ms（10 個站，每個站中有 32 位數字量輸入和 32 位數字量輸出）

約 0.5 ms

技術參數	BK3520
總線端子模塊數量	64 (通過 K-bus 擴展可達 255)
現場總線的最大字節數	128 byte 輸入和 128 byte 輸出
數字量 I/O 信號	1,020 輸入/輸出
模擬量 I/O 信號	64 輸入/輸出
數據傳輸速率	自動檢測最大 12 Mbaud
總線接口	4 個 HP 單工接口（包括 HP 單工接頭，訂貨號 ZS1031-3500）
拓?fù)浣Y(jié)構	總線型拓?fù)浣Y(jié)構
數據傳輸介質	APF（塑料）光纖 (1,000 µm)
電源	24 V DC (-15 %/+20 %)
輸入電流	70 mA + (總 K-bus 電流)/最大 4, 500 mA
電源觸點	最大 24 V DC / 最大 10 A
電氣隔離	500 Vrms （電源觸點/電源電壓/ 現場總線）
站點之間的距離	40 m
工作/儲藏溫度	0…+55 °C/-25…+85 °C
相對濕度	95 %，無冷凝
抗振/抗沖擊性能	符合 EN 60068-2-6/EN 60068-2-27/29 標準
抗電磁干擾/抗電磁輻射性能	符合 EN 61000-6-2/EN 61000-6-4 標準
防護等級/安裝位置	IP 20/可變
